D7F-01MB-485

デジタル表示ユニット 通信表示マザーボード

特長

  • マザーボードを使用することにより、当社D7F(デジタル表示ユニット)の配線作業がワンタッチで行えます。はんだ付け作業は不要。
  • 4桁用、6桁用と2種類あり、D7Fの連続取付が可能です。
  • パネル面の奥行きはわずか約56mmと操作パネル、制御盤の薄型化、小型化に対応できます。



形式構成

■構成(6桁構成例)



■定格

定格電圧 DC12~24V フリー電源
許容電圧変動範囲 定格電圧の90~110%
消費電流 (1ユニットあたり) 9mA以下(DC24Vにて)
12mA以下(DC12Vにて)
使用周囲温度 -10~+55℃(氷結、結露なきこと)
使用周囲湿度 20~90%RH(結露なきこと)
保存周囲温度 -20~+70℃(氷結、結露なきこと)

■性能

絶縁抵抗 DC500V 100MΩ以上(電源端子一括とFG)
絶縁耐圧 AC500V 50/60Hz 1分(電源端子一括とFG)

■表示ユニット本体

桁数 形式 標準価格(¥)
4 D7F-01MB4-485 15,000
6 D7F-01MB6-485 16,000

接続

■入力用端子台について

入力用端子台は下図のとおりです。



■使用電線

使用出来る電線は0.5m㎡~2m㎡になります。
電線のむき寸法は6mmです。


■D7Fの挿入方向について

 D7Fは基板上のUPの方向を合わせ挿入してください。

■RS-485通信

RS-485はマルチドロップ型通信になります。
アドレスを変更し、最大15台接続する事が出来ます。
信号ラインは分岐用に各信号端子台を2つ用意しています。
※スター型での接続は通信が不安定になりますので行わないでください。

■RS-485通信仕様

回線規格                RS-485
同期方式                調歩同期
通信方式                半二重通信
通信手順                無手順

■データキャラクタ構成

データ長               8ビット
スタートビット   1ビット
ストップビット   1ビット
パリティ                偶数

■通信速度

19200bps

■通信距離

 500m
※RS-485通信ラインの総延長距離になります。
※ケーブルはツイストペアケーブルをD+,D-で使用してください。
※極力太いケーブルを使用してください。(MAX2m㎡)

■通信フォーマット

STX 02H
アドレス 30H~3FH※SW1の設定により表示
FLAG1

10進表示:A(41H)
16進表示:B(42H)

FLAG2

ゼロサプレス有り:Z(5AH)
ゼロサプレス無し:N(4EH)

FLAG3

単色表示、赤色表示:0(30H)     緑色表示:1(31H)

表示データ

5byte or 7byte
30H~39H(0~9)
41H~46H(A~F)
50H(DP)
20H(DP無し,単位照光部)

ETX 03H

■外形寸法

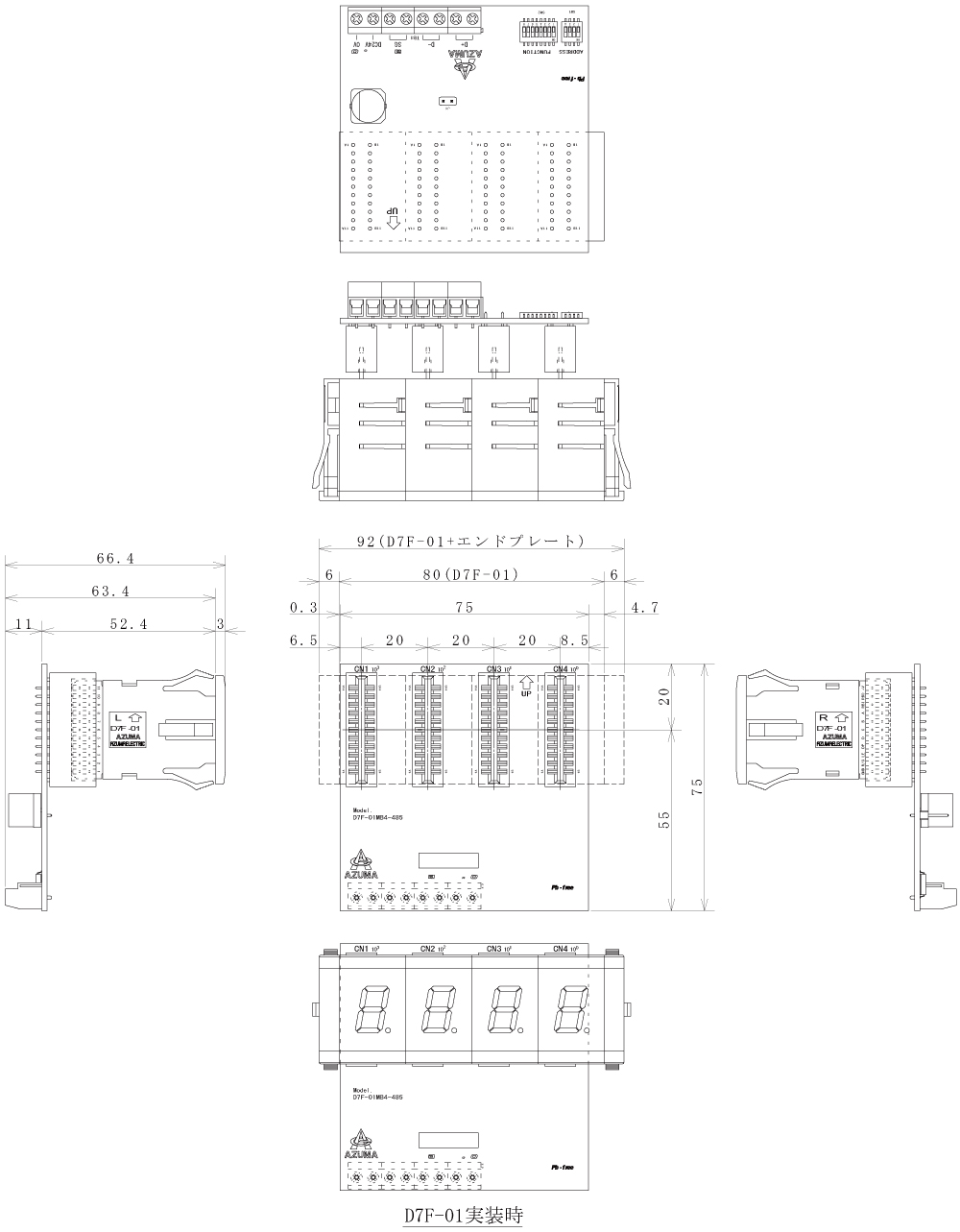

 D7F-01MB4-485

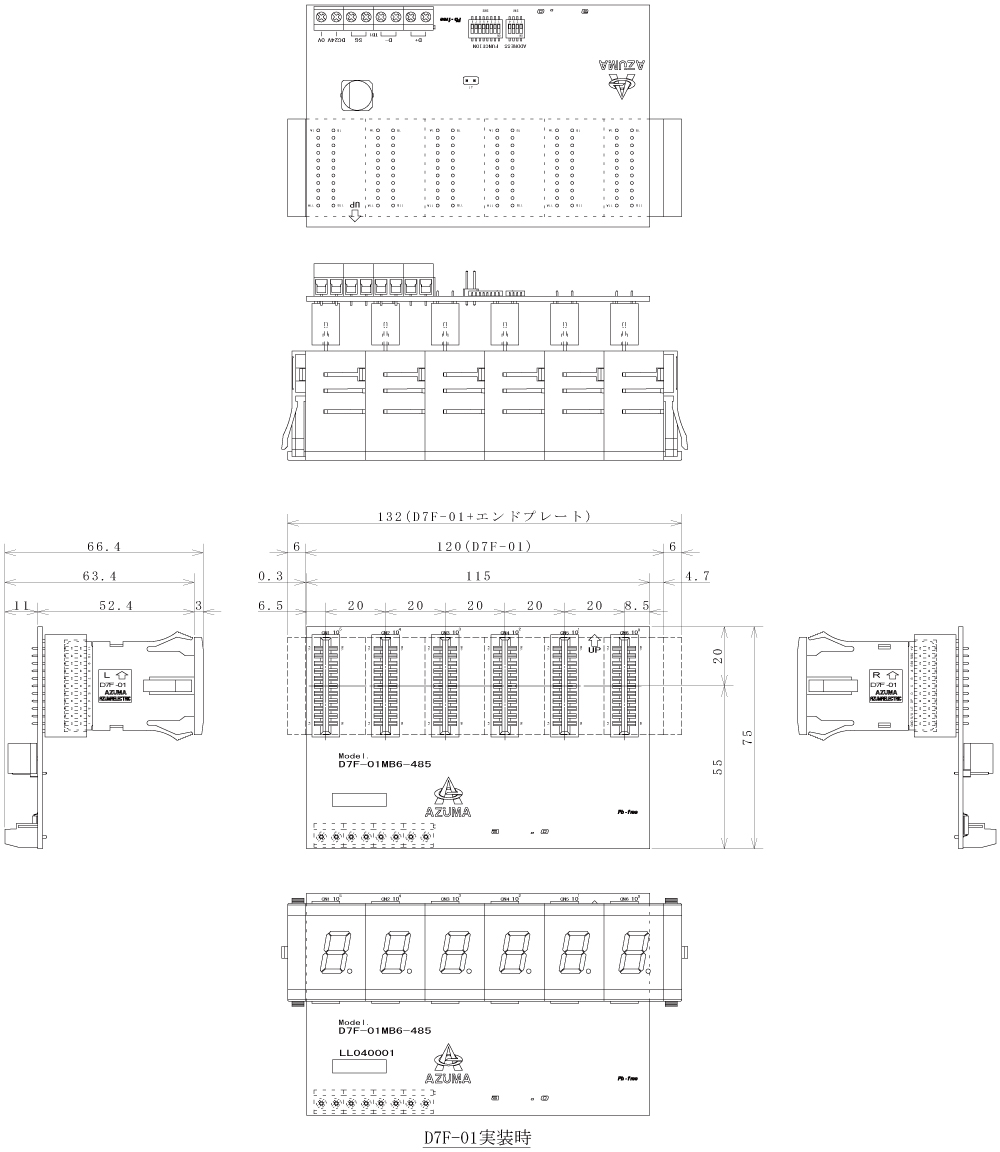

D7F-01MB6-485
