DDS-N
信号変換器 DDS-N型 BCD信号分配器
概要
本器は外部よりビット信号又はBCDコードの桁信号を受け、同一信号を2～4分配する信号分配器です。
特長
出力信号はオープンコレクタ又は接点信号の2種類より選択できます。

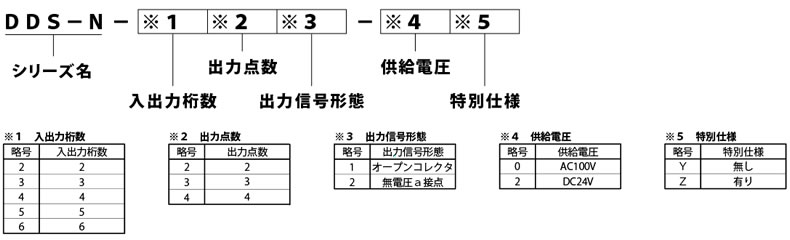

型式
仕様・規格一覧
| タイプ | DDS-N |
|---|---|
| 入力信号 | BCDコード又はバイナリーコード （負論理） |
| 入力信号形態 | オープンコレクター又は無電圧a接点 DC12V／30mA（１Bit ） |
| 出力信号 | BCDコード又はバイナリーコード （負論理） |
| 出力点数 | ２・３・４点 オープンコレクター出力２点のみS－N外形他はS－N外形のダブルサイズです |
| 供給電圧 | AC100V・DC24Vその他 |
| 消費電力 | 30VA 以下（AC100V ） |
| 絶縁耐圧 | AC1500V/1分間 電源 端子 : フレーム間 |
| 絶縁抵抗 | DC500V/20MΩ以上 電源 端子 : フレーム間 |
| 使用温度範囲 | 0～45℃ |
| 使用湿度範囲 | 20～90%RH 結露なき事 |
| 塗装色 | マンセル 5Y7/1半ツヤ |
外形寸法
端子接続図
