PB1471
ＤＩＮサイズの１０１ポイントバーグラフメーター
概要
本器は４８×１４４ｍｍのＤＩＮサイズの１０１ポイントバーグラフメーターです。
入力にしたがった目盛りと数値の表示を行います。
特長
- 器はアナログ（電圧・電流）入力信号をA－D変換し、101ポイントLEDバーグラフで表示する装置です。
内部SW操作で最大2点の警報機能を付加することが出来ます。 - オプションとして特別仕様タイプもあります。
詳細は弊社までお問い合わせください。
又、ABP-M型(小型),ABP-L(大型)も製作可能です。
型式
PB1471
仕様・規格一覧
| タイプ | ABP-N型 |
|---|---|
| 入力方式 | アナログ信号 |
| 入力インピーダンス | 1MΩ【電圧入力の場合】 100Ω 【電流入力の場合】 |
| 変換（表示）桁数 | 目盛り：101ポイント 目盛り長 91ｍｍ 数値部：4桁（設定可能範囲 -1999～9999） |
| 変換スケール | ご指定による |
| 測定確度 | 3桁時 ± 0.1 ％ ± 1DIGHT |
| サンプリング時間 | 約0.25秒 |
| 表示器 | 目盛り：101ポイントバーLED（約0.9mmピッチ）赤色 数値部：文字高さ９ｍｍ ７セグメントLED赤色 |
| 供給電源 | DC24V（DC18～36V） |
| 消費電力 | 9W以下 |
| 絶縁耐圧 | AC1500V/1分間 （電源端子一括 対 ケース間） |
| 絶縁抵抗 | DC500V/20MΩ以上（電源端子一括 対 ケース間） |
| 使用温度 | 0～50 ℃ |
| 使用湿度 | 20～90%RH 結露なき事 |
| 接 続 | M2.6－ネジ |
| 構 造 | パネルマウントタイプ 外形図参照（SOSG-3R0005） |
| 単 位 | ご指定による |
| 重 量 | 約400g |

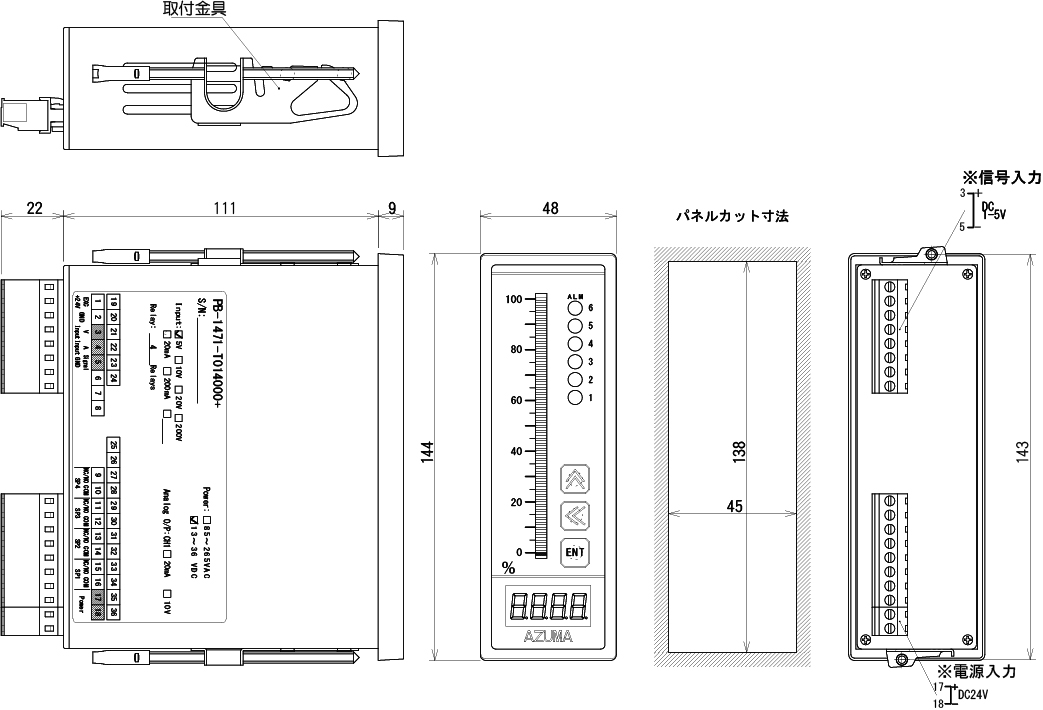

外観図
